Módulo Bajo 1 Puerta Gola
El módulo que se calcula solo. El pilar para armar tu cocina de forma rápida y sin complicaciones.
- Gola L (56.5x26)
- OCL Ready
- Paramétrico (300-600mm)
Descripción
Los módulos de una puerta representan más de la mitad de una cocina estándar. Fallar en el saque del Gola aquí significa multiplicar el error en cada caja. Este modelo estandarizado ya tiene la matemática resuelta y los cantos preasignados. Descarga, arrastra y manda a despiece sin miedo al desperdicio.
La mayoría de los errores de mecanizado en sistemas de apertura por perfil Gola ocurren en este componente exacto: el bajo de una puerta. Como es la pieza que más vas a repetir en tu producción, un cálculo incorrecto de las fugas de puerta te costará caras horas de reproceso en taller. El KG-001 no es un simple dibujo 3D, es geometría construida para fabricación (DFM). Hemos estandarizado la matemática para que el ancho responda de forma paramétrica entre 300 y 600 mm, asegurando que las bisagras de cobertura de 35mm actúen perfectamente sin bloqueos ni colisiones. Más importante aún, el módulo ajusta automáticamente las alturas del casco dependiendo si usas patas Häfele Axilo de 100 o 150 mm. Su integración total con OpenCutList (OCL) aplica el color del canto frontal basado en el material de la puerta de forma condicional, logrando ese acabado "premium" sin intervención manual. Ahorra 15 minutos de despiece por cada caja que fabriques.
Características
- Gola Matemáticamente Resuelto: Saques angulares y fugas estándar para perfil L de 56.5 x 26 mm.
- Rango Seguro de Operación: Anchos limitados de 300 a 600 mm para evitar bandeo de repisas.
- Cero Fricción con Bisagras: Holguras probadas para brazos de cobertura completa (35mm cazoleta).

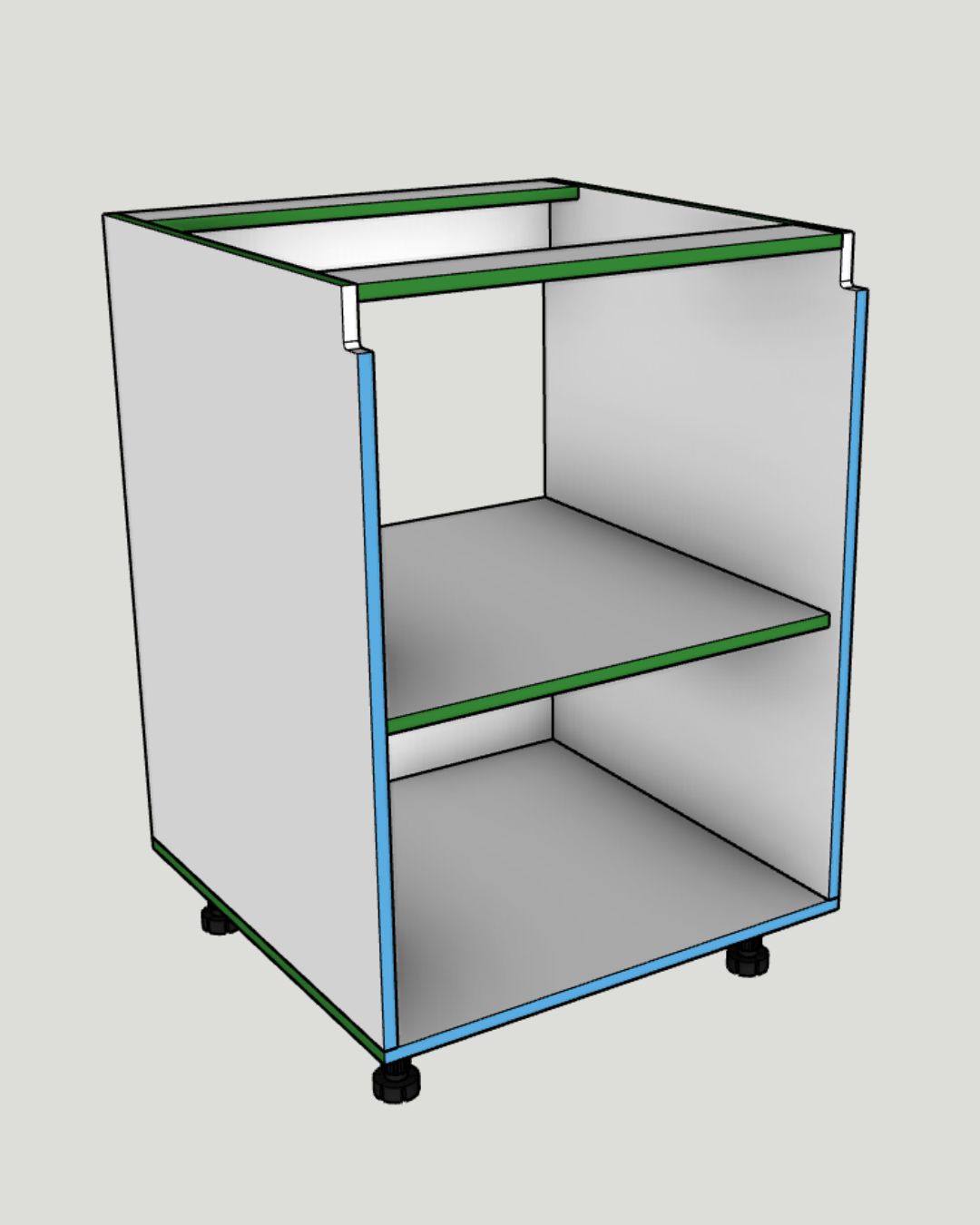

- Compatibilidad Automática OCL: Los cantos frontales del casco adoptan el color de la puerta de forma inteligente.
- Optimizado al Corte: Entrepaños y cargadores removibles con ajustes reales dependientes del espesor.
¿Cómo funciona?
- Descarga el .skpRecíbelo en tu email al instante
- Ábrelo en SketchUpCompatible con SketchUp 2024+

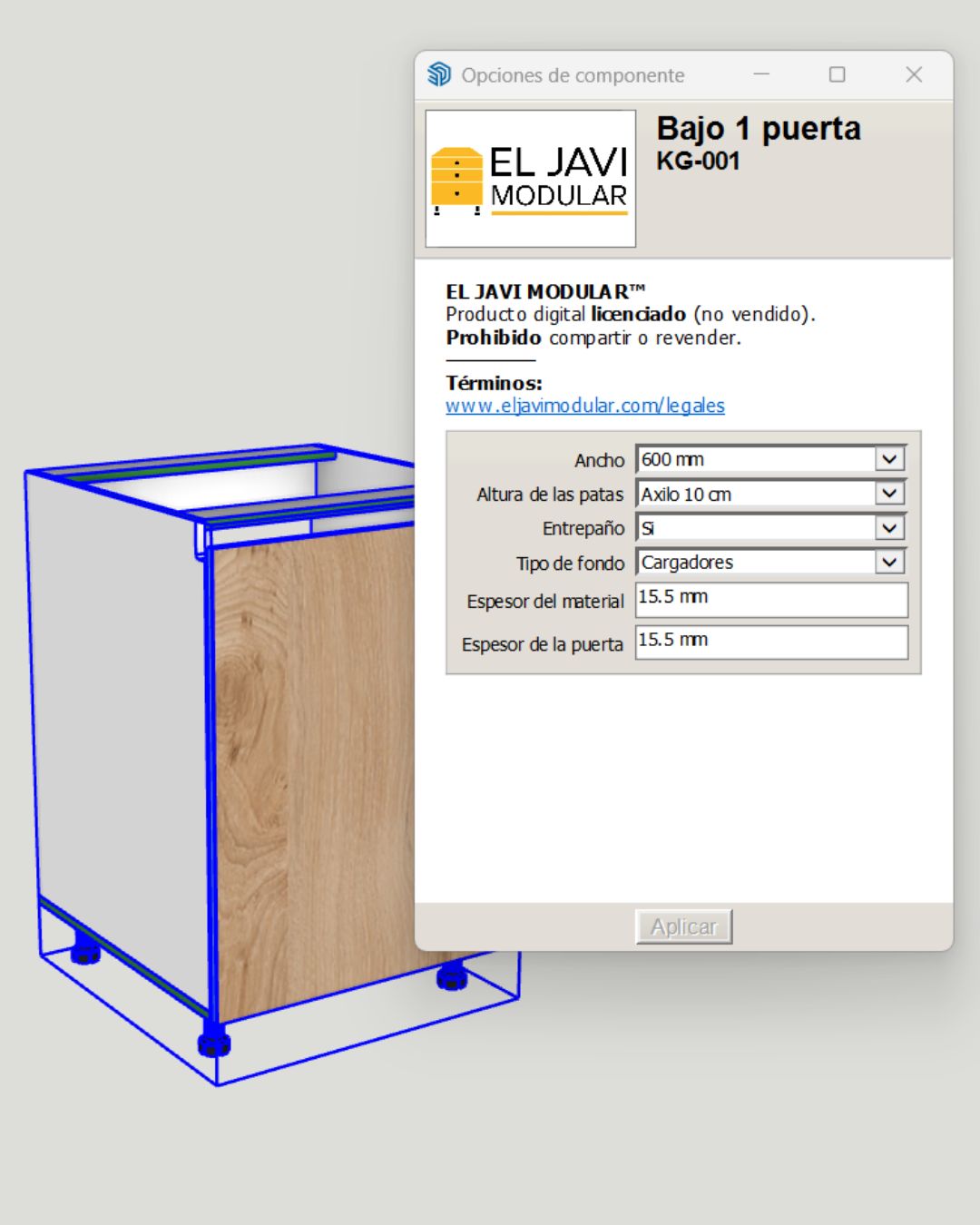

- Ajusta parámetrosModifica medidas con doble clic
- Exporta despieceLista de corte con OpenCutList
- FabricaLlévalo a producción con confianza
Herrajes y Materiales Compatibles
Marcas y modelos específicos probados con este módulo. Disponibles en distribuidores de México.
