Módulo Bajo Cajonera Paramétrico

Estandariza tu cajonera, el módulo más caro de la cocina. Cero colisiones con correderas.

$19USDIVA incluido

Optimus / MetalBox / Submontaje
OCL Ready
Paramétrico (300-900mm)

Archivo .skp — 14.5 MB

SketchUp 2024+

Probado y listo para fabricar. Cero errores.

Pago seguro con cifrado bancario

Descarga inmediata después del pago

Herrajes reales disponibles en México

Descripción

¿Sabías que la cajonera absorbe hasta el 30% del presupuesto de herrajes? Ahorra horas de ajuste probando correderas. Calcula el módulo con Gola y expórtalo a OCL sin fallas.

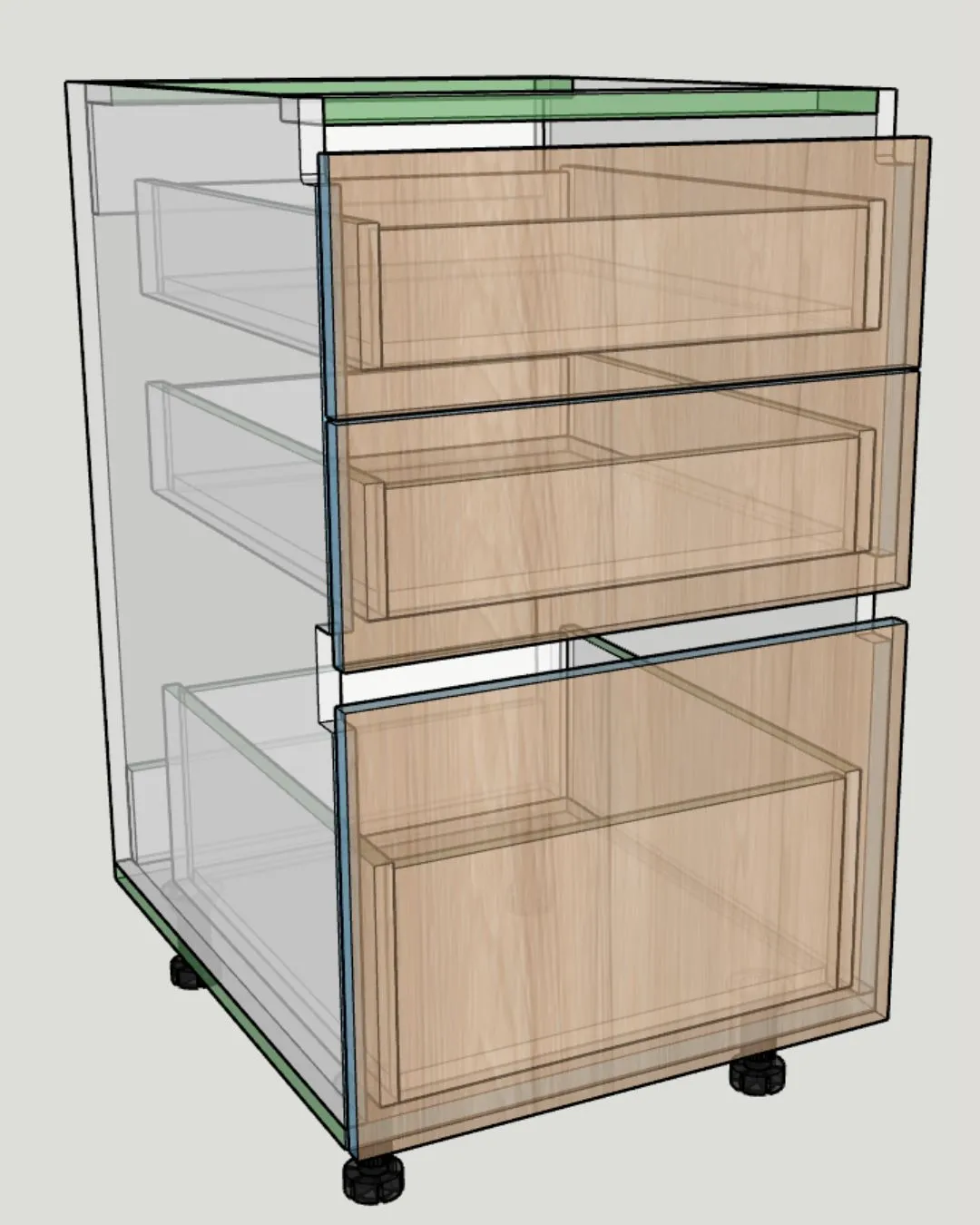

Las cajoneras son los caballos de batalla de cualquier cocina y el módulo con mayor margen de error debido a su densidad de herrajes. Calcular mal la posición de las correderas o las fugas de los frentes impacta negativamente, costándote hojas enteras de MDF y horas de rediseño. El KF-001 es una solución definitiva: paramétrico de 300 mm a 900 mm en aumentos de 50 mm, asimila automáticamente 4 ecosistemas de herrajes: Optimus (84mm, 199mm), Metalbox (86mm, 150mm), Correderas de submontaje y telescópicas convencionales. Incluye 2 cajones estándar al 50% de altura y 1 cajón de cacerolero inferior con galería. Ajusta los espesores del material del casco (15.5mm o 18mm), fondos (entero o cargadores) y elige patas niveladoras Axilo de 10 o 15 cm. Todos los metadatos fluyen directamente a OpenCutList asegurando un despiece preciso y libre de contratiempos en ensamble.

Características

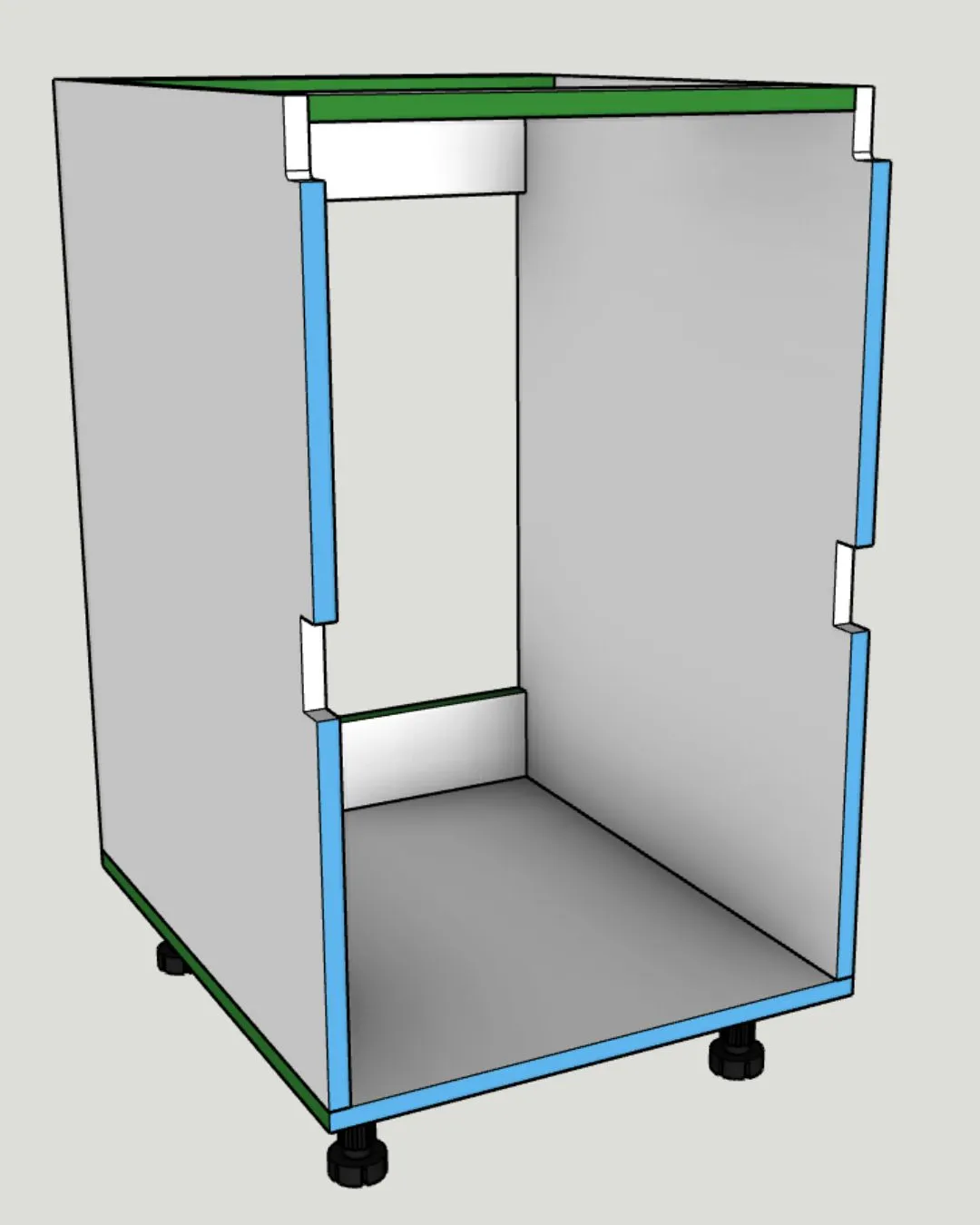

Gola Matemáticamente Resuelto: Fugas calculadas para apertura de cajones sin colisiones con perfil estándar.

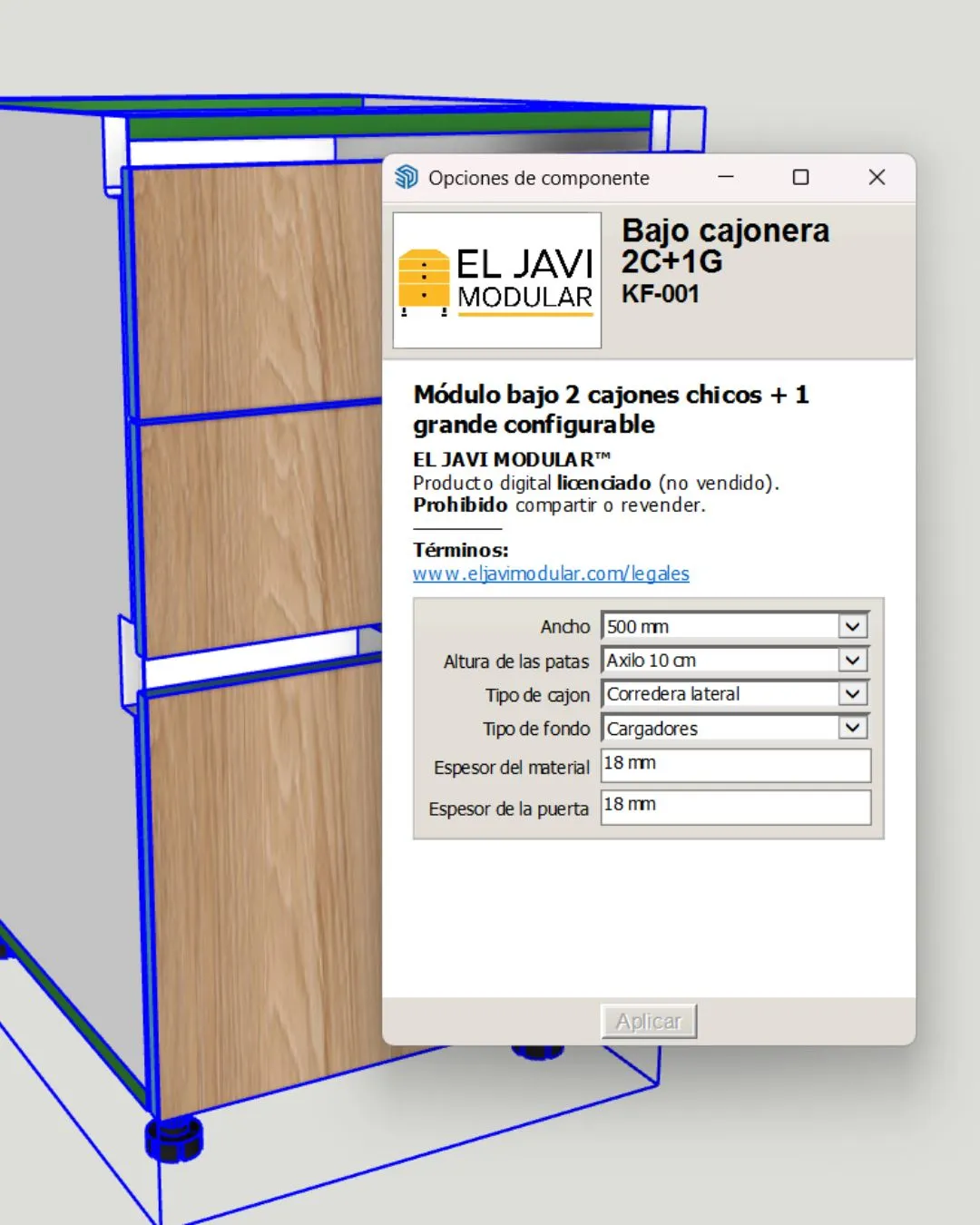

Herrajes Universales Parametrizados: Selecciona Optimus, Metalbox, Montaje Inferior o Telescópica y los cajones se redimensionan solos al instante.
Ajuste Dinámico de Espesores: Configura material en 15.5mm o 18mm para casco y frentes de manera independiente.
Configuración de Fondo: Alterna entre fondo completo o cargadores traseros desde el menú.
Cero Errores CNC: Mapeado de cantos frontal/inferior para OpenCutList garantizado.
